单片机跑马灯C程序如何实现？

1. 硬件连接：如何连接LED灯到单片机。
2. 完整C语言代码：带有详细注释的源代码。
3. 代码详解：逐行解释代码的工作原理。
4. 如何烧录与运行：将程序下载到单片机并看到效果。
5. 进阶与扩展：如何修改代码实现更复杂的效果。

硬件连接

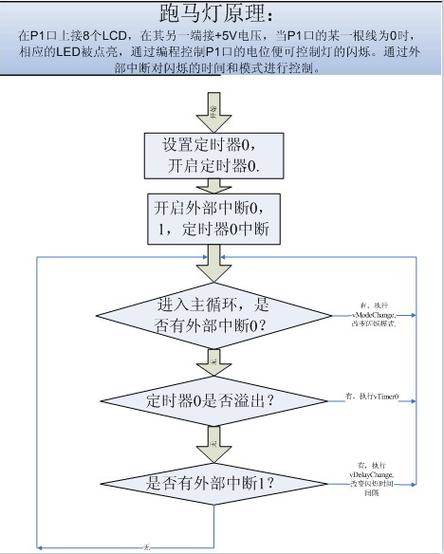

跑马灯的原理非常简单，就是通过控制单片机的I/O口（输入/输出口）输出高电平或低电平，来点亮或熄灭连接在I/O口上的LED灯。

硬件清单：

• STC89C52单片机最小系统板（包含晶振和复位电路）
• 8个LED灯（任意颜色）
• 8个220Ω ~ 1kΩ 的电阻（用于限流，保护LED和单片机I/O口）
• 杜邦线若干

连接方法： 我们将8个LED连接到单片机的 P0口 (P0.0 ~ P0.7)。

• 单片机P0.0 -> 电阻R1 -> LED1正极 -> LED1负极 -> GND
• 单片机P0.1 -> 电阻R2 -> LED2正极 -> LED2负极 -> GND
• ... 以此类推，直到 P0.7。

为什么需要电阻？ LED是电流敏感型器件，如果直接接到I/O口，电流过大可能会烧毁LED或单片机的I/O引脚，220Ω的电阻可以起到很好的限流作用,确保电流在安全范围内。

注意： STC89C52的P0口是开漏输出，在没有外部上拉电阻的情况下，输出高电平的能力很弱，如果你的开发板没有在P0口集成上拉电阻，强烈建议在P0口和VCC（+5V）之间接一个排阻（例如10kΩ的排阻）,以确保能正常点亮LED。

完整C语言代码

#include <reg52.h> // 包含STC89C52或AT89S52的头文件
// 定义一个无符号整型变量，用于控制P0口的8个LED
// 0xFE (二进制 1111 1110) 表示第一个LED亮，其余灭
// 0xFD (二进制 1111 1101) 表示第二个LED亮，其余灭
// ...
// 0x7F (二进制 0111 1111) 表示第八个LED亮，其余灭
unsigned char code led_pattern[] = {
    0xFE, 0xFD, 0xFB, 0xF7,
    0xEF, 0xDF, 0xBF, 0x7F
};
// 延时函数，用于控制LED切换的速度
void delay_ms(unsigned int ms) {
    unsigned int i, j;
    for (i = ms; i > 0; i--)
        for (j = 110; j > 0; j--); // 这个循环次数是经验值，具体取决于晶振频率
}
void main() {
    // 死循环，让程序一直运行
    while (1) {
        // 使用for循环遍历led_pattern数组中的每一个模式
        unsigned char i;
        for (i = 0; i < 8; i++) {
            P0 = led_pattern[i]; // 将当前模式值赋给P0口，控制LED亮灭
            delay_ms(200);      // 延时200毫秒
        }
    }
}

代码详解

#include <reg52.h>

这是一个预处理指令，它会引入 reg52.h 这个头文件，这个文件定义了STC89C52/AT89S52单片机内部所有的特殊功能寄存器（SFR）的名称和地址，P0, P1, TMOD 等，没有它，我们就无法使用 P0 = ... 这样的语句。

unsigned char code led_pattern[]

• unsigned char: 定义一个无符号字符型变量，范围是0到255,正好可以用来表示8个LED的状态。
• code: 这是一个非常重要的关键字，它告诉编译器，将这个数组存储在程序存储区（ROM/Flash），而不是数据存储区（RAM），因为ROM掉电后数据不会丢失，而RAM会，这个数组是固定的模式数据，不需要修改，放在ROM中既节省了宝贵的RAM空间,又保证了数据安全。
• led_pattern[]: 我们定义了一个名为 led_pattern 的数组。
• {0xFE, 0xFD, ...}: 这是数组的具体内容，我们来看一下 0xFE：
  • 二进制形式是 1111 1110。
  • 当这个值赋给 P0 口时，P0.0 引脚输出低电平（0），电流从VCC流过LED和电阻到P0.0,第一个LED被点亮。
  • P0.1 到 P0.7 引脚输出高电平（1），没有足够的电压差点亮LED,所以它们是熄灭的。
  • 数组中的下一个值 0xFD (1111 1101) 会让第二个LED亮，以此类推，就形成了“从左到右”的流水灯效果。

void delay_ms(unsigned int ms)

这是一个软件延时函数。

• 它通过执行一个空循环来消耗时间,从而达到延时的目的。
• for (i = ms; i > 0; i--) 控制延时的毫秒数。
• for (j = 110; j > 0; j--) 是内层循环,循环次数决定了每个毫秒的长度。
• 注意：这个延时函数的精确度取决于单片机的晶振频率，这个例子是基于常见的 0592MHz 晶振计算的，如果你的晶振频率不同，需要调整内层循环的次数（j的值）来获得准确的延时。

void main()

这是C程序的入口函数,程序从这里开始执行。

while (1)

这是一个无限循环，单片机程序通常都是放在一个无限循环中的，因为程序执行到最后会继续从头开始，或者停止。while(1) 确保程序永远不会退出,持续运行跑马灯效果。

for (i = 0; i < 8; i++)

这个循环用于遍历 led_pattern 数组。i 从0开始，每次加1，直到7（共8次）。

P0 = led_pattern[i];

这是核心控制语句，它从数组中取出第 i 个元素（模式），然后将其赋值给P0端口，P0端口的8个引脚的电平状态会立即改变,从而控制8个LED的亮灭。

delay_ms(200);

在每次改变LED状态后，调用延时函数，让这个状态保持200毫秒，这样人眼才能清晰地看到灯的移动效果,而不是一闪而过。

如何烧录与运行

1. 编译代码：将上面的代码复制到Keil C51等集成开发环境中，编译生成一个 .hex 文件。
2. 连接硬件：按照第1部分的说明，连接好单片机、LED、电阻和电源。
3. 烧录程序：
   • 使用USB-TTL下载器将单片机和电脑连接起来。
   • 打开STC-ISP等烧录软件。
   • 选择正确的单片机型号（STC89C52）。
   • 加载刚刚生成的 .hex 文件。
   • 点击“下载”按钮,程序就会被烧录到单片机的Flash中。
4. 上电运行：烧录完成后，给单片机系统上电,你就可以看到8个LED灯从左到右循环亮起了！

进阶与扩展

掌握了基础跑马灯后，你可以尝试修改代码,实现更多酷炫的效果：

效果1：双向跑马灯（来回流动）

// ... (前面的include和delay函数不变)
unsigned char code led_pattern[] = {
    0xFE, 0xFD, 0xFB, 0xF7,
    0xEF, 0xDF, 0xBF, 0x7F
};
void main() {
    unsigned char i;
    while (1) {
        // 从左到右
        for (i = 0; i < 8; i++) {
            P0 = led_pattern[i];
            delay_ms(200);
        }
        // 从右到左
        for (i = 7; i > 0; i--) { // 注意这里 i > 0
            P0 = led_pattern[i];
            delay_ms(200);
        }
    }
}

效果2：全部闪烁

void main() {
    while (1) {
        P0 = 0x00; // P0口全部输出低电平，所有LED亮
        delay_ms(500);
        P0 = 0xFF; // P0口全部输出高电平，所有LED灭
        delay_ms(500);
    }
}

效果3：呼吸灯效果（单个LED由暗到亮再到暗）

这个效果需要用到 PWM（脉冲宽度调制），稍微复杂一些，基本原理是快速开关LED，通过改变开关的时间比例（占空比）来控制LED的平均亮度,从而在人眼中形成渐变的效果。

#include <reg52.h>
// 呼吸灯函数
void breath_light(unsigned char port) {
    unsigned char i, j, k;
    for (i = 0; i < 100; i++) { // 亮度从0%到100%
        for (j = 0; j < 20; j++) { // 每个亮度级别保持一段时间
            port = 0x00; // LED亮
            for (k = i; k > 0; k--); // 延时，时间与亮度成正比
            port = 0xFF; // LED灭
            for (k = 100 - i; k > 0; k--); // 延时，时间与亮度成反比
        }
    }
    for (i = 100; i > 0; i--) { // 亮度从100%到0%
        // ... 类似上面的循环 ...
    }
}
void main() {
    while (1) {
        breath_light(P0); // 对P0口做呼吸灯效果
    }
}

注意：呼吸灯的延时函数需要非常精细的调整，上面的代码是一个简化示例，实际效果可能需要根据晶振频率进行调试。

希望这个详细的教程能帮助你成功实现单片机跑马灯,并激发你探索更多单片机乐趣！
