核心技术：单片机C语言的基石

单片机C语言本质上是标准C语言的一个子集，并针对特定硬件进行了扩展，掌握它，不仅要懂C语言，更要懂硬件。

单片机C语言应用技术与实践
（图片来源网络，侵删）

C语言基础（在单片机环境下的特殊性）

  • 数据类型：

    • char (8位): 用于ASCII字符或小整数。
    • unsigned char (8位): 常用于IO口状态、传感器数据（0-255）。
    • int (通常是16位): 在大部分8/16位单片机中，int是16位的，32位单片机（如STM32）中是32位。注意：移植性！
    • short, long: 同样要注意其位数与编译器和平台相关。
    • float / double: 浮点运算会非常消耗资源，在资源受限的单片机中要谨慎使用，很多应用会用定点数或查表法代替。

  • 内存模型：

    • 数据存储区分类： 这是最重要的概念之一。
      • data区: 直接寻址区，速度最快，存放全局变量、静态局部变量，空间非常小（例如128字节）。
      • bdata区: 可位寻址区，可以对该区的单个位进行操作，用于标志位，空间更小（例如16字节）。
      • idata区: 间接寻址区，速度比data慢，但空间比data大，可以访问整个内部RAM。
      • pdata区: 分页外部数据区，用于访问外部RAM的一页。
      • xdata区: 外部数据区，空间最大，但速度最慢。
      • code区: 代码区，存放常量、字符串、查表数据（const）。
    • 关键字: at, sfr, sbit (Keil C51特有)
      • sfr (Special Function Register): 用于定义特殊功能寄存器，如SCON, TMOD。
      • sbit (Special Bit): 用于定义SFR中的可位寻址位，如EA (总中断允许), TR0 (定时器0运行控制)。
      • at: 用于变量定位，如 unsigned char data LED at 0x80;。

  • 指针：

    • 通用指针: void *，可以指向任何类型，但占用空间大（通常是3字节），访问速度慢。
    • 存储器指针: unsigned char xdata *p;，明确指向xdata区，占用空间小（1-2字节），访问速度快。
    • 函数指针: 用于实现状态机、回调函数等高级应用。

  • 函数：

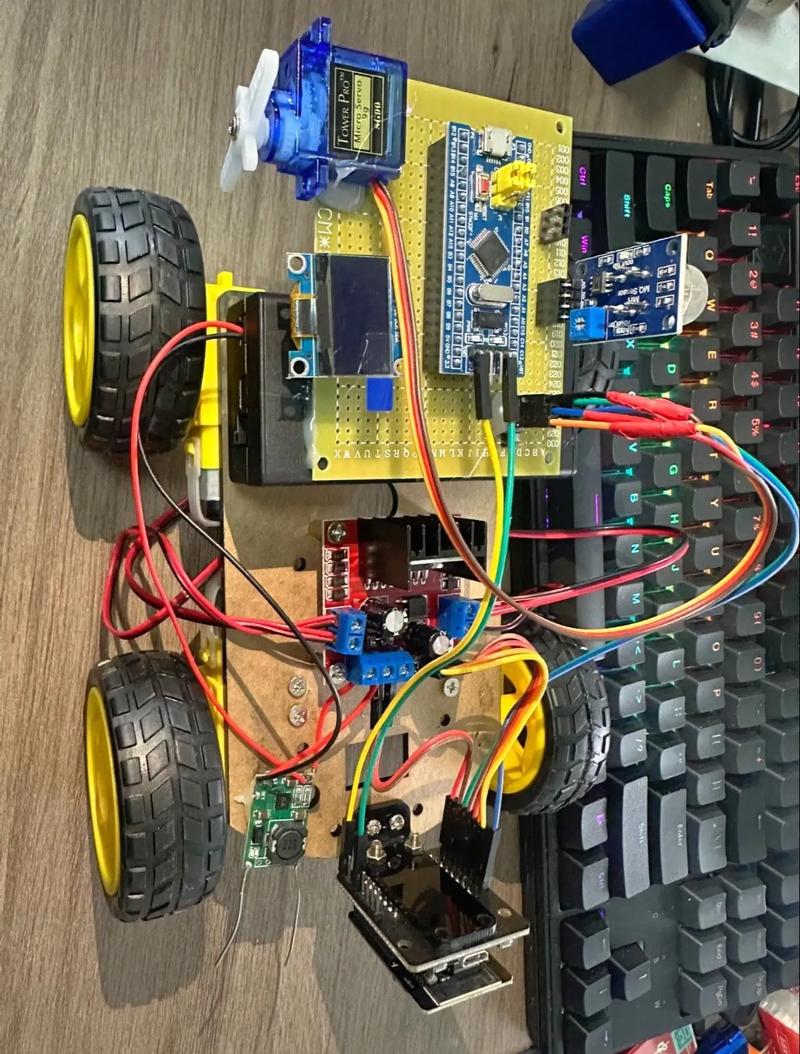

    单片机C语言应用技术与实践
    （图片来源网络，侵删）
    • reentrant (可重入函数): 在中断服务程序和主程序中可能同时调用的函数，必须声明为可重入，以防止变量冲突，在RTOS任务中也很重要。

硬件抽象层 思想

优秀的单片机代码,绝不应该直接操作寄存器，应该通过HAL来操作。

  • 为什么需要HAL？

    • 可移植性： 将来换一个型号的单片机，只需重写底层驱动，上层应用逻辑完全不用改。
    • 可读性：LED_On() 比 P1 = 0xFE; 直观得多。
    • 可维护性： 集中管理硬件配置，方便修改。

  • 实践：

    // 不好的做法（直接操作寄存器）
P1 = 0xFE; // 点亮第一个LED
// 好的做法（HAL封装）
#include "led.h"
void LED_Init(void) {
    P1 = 0xFF; // 初始化所有LED为熄灭状态
}
void LED_On(uint8_t num) {
    // ... 安全性检查 ...
    P1 &= ~(1 << num);
}
// 主程序中调用
LED_Init();
LED_On(0); // 点亮第一个LED

中断系统

单片机的“灵魂”，是实现实时响应的关键。

单片机C语言应用技术与实践
（图片来源网络，侵删）

  • 中断源： 定时器/计数器、外部中断（按键）、串口中断、ADC转换完成中断等。

  • 中断处理流程： 中断请求 -> CPU响应 -> 保护现场 -> 执行中断服务程序 -> 恢复现场 -> 返回主程序。

  • 关键点：

    • EA (总开关)： 必须置1才能响应任何中断。

    • 中断优先级： 当多个中断同时发生时，高优先级的中断先被响应。

    • 中断服务函数： 使用 interrupt 关键字声明，并指定中断号。

      // Keil C51 示例：定时器0中断
void Timer0_ISR(void) interrupt 1 {
// 重新装载初值
TH0 = 0xFC;
TL0 = 0x18;
// 执行定时任务，如按键消抖、PWM更新等
Key_Scan();
}

定时器/计数器

单片机的“心跳”，用于精确定时、事件计数、产生PWM波等。

  • 工作模式： 模式0 (13位), 模式1 (16位), 模式2 (8位自动重装), 模式3 (两个8位计数器)。
  • 关键寄存器： TMOD (设置工作模式), TCON (控制启动/停止), THx, TLx (计数初值)。
  • 计算初值： 初值 = 65536 - (系统时钟 / (12 * 定时频率)) (假设12T模式)。

通信接口

单片机与外界交互的“桥梁”。

  • UART (串口):
    • 最简单、最常用的异步通信。
    • 用于打印调试信息、连接GPS模块、蓝牙模块等。
    • 关键寄存器：SCON, PCON (波特率), SBUF (数据缓冲)。
  • I2C (Inter-Integrated Circuit):
    • 两线式同步通信,只需SDA (数据) 和 SCL (时钟)。
    • 用于连接各种传感器（温湿度、陀螺仪）、EEPROM存储器、OLED屏等。
    • 软件模拟 (bit-banging) 或使用硬件I2C外设。
  • SPI (Serial Peripheral Interface):
    • 四线式同步通信,速度比I2C快。
    • 用于连接Flash存储器、SD卡、高速ADC/DAC、TFT-LCD屏等。
    • 关键信号：MOSI (主出从入), MISO (主入从出), SCLK (时钟), SS/CS (片选)。

实践方法：从理论到代码

开发环境搭建

  • 硬件：
    • 开发板： 强烈推荐从STC89C52 (经典51) 或 STM32F103 (主流32位) 开始，它们资料丰富，社区活跃。
    • 下载器/调试器： STC-ISP (51), ST-Link / J-Link (STM32)。
    • 基本工具： 万用表、面包板、杜邦线、LED、按键、电阻、电容。
  • 软件：
    • IDE：
      • Keil MDK (ARM): STM32等ARM内核单片机的标准IDE。
      • Keil C51: 51单片机的标准IDE。
      • VS Code + PlatformIO: 现代化、跨平台、插件化，支持多种单片机，非常推荐。
    • 串口调试助手： SSCOM, XCOM 等。
    • 芯片手册和数据手册： 最重要的资料！ 必须学会阅读。

实践步骤（以点亮一个LED为例）

  1. 阅读手册： 查看原理图，确定LED连接到哪个IO口（如P1.0），查看单片机手册，了解P1口的电气特性（是否需要上拉电阻）。

  2. 编写HAL函数：

    // led.h
#ifndef __LED_H__
#define __LED_H__
void LED_Init(void);
void LED_On(void);
void LED_Off(void);
#endif
    // led.c
#include "led.h"
#include <reg52.h> // 51单片机头文件
sbit LED = P1^0; // 定义LED连接的IO口
void LED_Init(void) {
    LED = 1; // 假设低电平点亮，初始化为熄灭
}
void LED_On(void) {
    LED = 0;
}
void LED_Off(void) {
    LED = 1;
}

  3. 编写主程序：

    // main.c
#include "led.h"
void main(void) {
    LED_Init(); // 初始化LED
    while(1) {
        LED_On();   // 点亮
        // 延时函数
        Delay_ms(500);
        LED_Off();  // 熄灭
        Delay_ms(500);
    }
}

  4. 编译、下载、调试： 在IDE中编译生成.hex文件，使用下载器烧录到单片机中，观察现象。

常用调试技巧

  • LED状态指示： 最简单直观的调试方法。

  • 串口打印 (printf 重定向)： 将信息通过串口发送到电脑，是调试复杂逻辑的神器。

    // Keil MDK 示例
#include <stdio.h>
#include <stdarg.h>
int fputc(int ch, FILE *f) {
    while (!(USART1->SR & USART_SR_TXE)); // 等待发送寄存器为空
    USART1->DR = (uint8_t)ch;
    return ch;
}
// 在代码中就可以使用 printf("Value: %d\r\n", sensor_value);

  • 逻辑分析仪： 捕捉I2C, SPI等总线的时序，检查通信是否正确。

  • 断点调试： 在IDE中设置断点，单步运行，观察变量值变化，是定位逻辑错误最强大的工具。

项目案例：综合应用

项目一：智能温湿度计

  • 功能： 实时读取温湿度，并在LCD1602上显示。
  • 技术栈：
    • 传感器： DHT11 (单总线协议，类似I2C/SPI，但更简单)。
    • 显示： LCD1602 (并口或4位IO口模拟)。
    • 核心逻辑： 定时器中断触发数据读取，主循环负责刷新显示。
  • 实践要点：
    • 学习并实现DHT11的时序控制（精确的延时）。
    • 实现LCD1602的驱动（初始化、写命令、写数据）。
    • 将传感器数据格式化为字符串,并显示在LCD上。
    • HAL思想： 封装 DHT11_Read(), LCD_ShowString() 等函数。

项目二：多功能电子时钟

  • 功能： 显示年月日、时分秒，支持按键调时，可设置闹钟。
  • 技术栈：
    • 时钟源： DS1302 (串行时钟芯片) 或 DS3231 (高精度I2C时钟芯片)。
    • 按键： 独立按键或矩阵键盘。
    • 显示： 4位8段数码管 或 LCD1602。
    • 核心逻辑： 主循环不断读取时间并显示，中断服务程序用于按键扫描（消抖）。
  • 实践要点：
    • 学习DS1302/DS3231的通信协议。
    • 实现按键的消抖算法（软件延时或定时器状态机）。
    • 设计用户界面逻辑（长按、短按进入不同模式）。
    • 实现闹钟功能,在设定时间触发蜂鸣器。

项目三：简易示波器

  • 功能： 通过ADC采集模拟信号，在串口或TFT屏上绘制波形。
  • 技术栈：
    • ADC： 单片机内置ADC。
    • 显示： PC串口绘图 或 TFT-LCD屏。
    • 核心逻辑： 定时器中断触发ADC采样，主循环处理数据并显示。
  • 实践要点：
    • 配置ADC的参考电压、采样精度、采样通道。
    • 掌握ADC的触发方式（软件触发、定时器触发）。
    • 数据率： 计算采样率和传输速率，确保不丢点。采样率 = 定时器中断频率。
    • 数据处理：可能需要对采样数据进行数字滤波（如滑动平均滤波）。

进阶路径：从“会用”到“精通”

  1. 掌握RTOS (实时操作系统)：

    • 为什么学？ 当项目变得复杂（多任务、网络、UI），裸机编程会变得混乱不堪，RTOS可以帮你管理任务、资源，让代码结构更清晰。
    • 推荐学习： FreeRTOS (最流行，资料多)、RT-Thread (国产，功能强大)。
    • 核心概念： 任务、调度、信号量、消息队列、互斥锁。

  2. 低功耗设计：

    • 对于电池供电的设备至关重要。
    • 技术： 空闲模式、掉电模式，合理配置时钟源，使用中断唤醒。

  3. 嵌入式Linux：

    • 当你32位单片机的资源（内存、性能）不够用时，可以考虑。
    • 平台： 树莓派、全志、NXP i.MX系列等。
    • 技能： Linux系统、Shell脚本、C语言编程、设备驱动开发。

  4. 协议与网络：

    • 物联网方向： 学习TCP/IP协议栈、MQTT协议、CoAP协议。
    • 无线通信： Wi-Fi (ESP8266/ESP32), Bluetooth (BLE), LoRa, NB-IoT。

单片机C语言应用技术与实践是一个理论与实践紧密结合的领域。

  • 核心是C语言 + 硬件知识。
  • 关键思想是模块化和HAL，写出可移植、可维护的代码。
  • 实践是最好的老师，从点亮LED开始，逐步完成复杂项目。
  • 学会阅读数据手册和调试，是解决一切问题的根本。
  • 持续学习RTOS、网络等前沿技术，不断提升自己的能力。

希望这份详细的梳理能对您有所帮助！祝您在单片机的世界里探索愉快！
