单片机跑马灯C语言程序如何实现？

硬件准备

在编写代码之前,你需要准备以下硬件：

1. 单片机最小系统板：包含STC89C52芯片、晶振（通常11.0592MHz或12MHz）、复位电路。
2. LED灯：8个（或其他数量）。
3. 电阻：8个，阻值通常为220Ω - 1kΩ，用于限流,防止LED烧坏。
4. 杜邦线：若干,用于连接。
5. 下载器：如CH340/CP2102模块,用于将程序烧录到单片机。

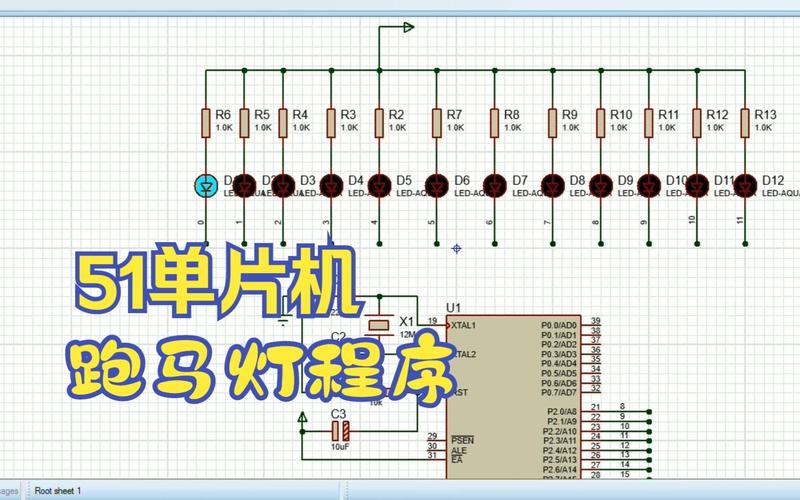

硬件连接图：

将8个LED的正极（长脚）通过限流电阻连接到单片机的 P0口 (P0.0, P0.1, ..., P0.7)，LED的负极（短脚）连接到 GND（地）。

      +5V
       |
     [电阻 R]
       |
P0.0 --|>|-- GND  (LED1)
P0.1 --|>|-- GND  (LED2)
...
P0.7 --|>|-- GND  (LED8)

注意：STC89C52的P0口是开漏输出，作为输出时通常需要外接上拉电阻才能正常驱动高电平，如果你的开发板已经集成了上拉电阻，则无需额外处理，如果没有，你可以在P0口和VCC之间接一个排阻（如10kΩ）。

程序实现

我们将从最基础的代码开始,逐步优化。

基础版 - 逐个点亮，不带延时函数

这个版本最直观，通过循环依次让每个LED亮起,然后熄灭。

#include <reg52.h> // 包含STC89C52的头文件
// 定义LED连接的端口，使用P0口
#define LED_PORT P0
void main(void)
{
    // 初始化P0口为输出模式（STC89C52上电后默认为弱上拉输入模式，最好手动设置）
    // P0 = 0xFF; // 将P0口所有位设置为1，LED熄灭（共阴极接法）
    while(1) // 主循环，让程序跑起来
    {
        // 第一步：点亮第一个LED (P0.0输出低电平)
        LED_PORT = 0xFE; // 二进制 1111 1110，P0.0为0，其余为1
        // 这里没有延时，所以你会看到所有LED几乎同时闪烁，效果不佳
        // 第二步：点亮第二个LED (P0.1输出低电平)
        LED_PORT = 0xFD; // 二进制 1111 1101
        // 第三步：点亮第三个LED (P0.2输出低电平)
        LED_PORT = 0xFB; // 二进制 1111 1011
        // 第四步：点亮第四个LED (P0.3输出低电平)
        LED_PORT = 0xF7; // 二进制 1111 0111
        // 第五步：点亮第五个LED (P0.4输出低电平)
        LED_PORT = 0xEF; // 二进制 1110 1111
        // 第六步：点亮第六个LED (P0.5输出低电平)
        LED_PORT = 0xDF; // 二进制 1101 1111
        // 第七步：点亮第七个LED (P0.6输出低电平)
        LED_PORT = 0xBF; // 二进制 1011 1111
        // 第八步：点亮第八个LED (P0.7输出低电平)
        LED_PORT = 0x7F; // 二进制 0111 1111
        // 然后循环回去
    }
}

问题分析： 这个程序虽然能实现“跑”的效果，但速度太快，肉眼只能看到所有LED在闪烁，我们必须加入 延时函数。

标准版 - 带有延时函数

这是最常用、最经典的跑马灯实现方式,我们加入一个简单的延时函数来控制速度。

#include <reg52.h>
#define LED_PORT P0
// 简单的延时函数
// 注意：这是一个粗略的延时，其精确时间与编译器优化、晶振频率有关
void Delay(unsigned int t) // t 是一个无符号整型，用于控制延时长短
{
    unsigned int i, j;
    for (i = 0; i < t; i++)
        for (j = 0; j < 120; j++); // 内层循环，通过调整j的值来改变延时
}
void main(void)
{
    while(1)
    {
        // 从右向左逐个点亮
        LED_PORT = 0xFE; // 1111 1110
        Delay(500);      // 延时约500ms
        LED_PORT = 0xFD; // 1111 1101
        Delay(500);
        LED_PORT = 0xFB; // 1111 1011
        Delay(500);
        LED_PORT = 0xF7; // 1111 0111
        Delay(500);
        LED_PORT = 0xEF; // 1110 1111
        Delay(500);
        LED_PORT = 0xDF; // 1101 1111
        Delay(500);
        LED_PORT = 0xBF; // 1011 1111
        Delay(500);
        LED_PORT = 0x7F; // 0111 1111
        Delay(500);
        // 从左向右逐个熄灭 (或者反向跑)
        LED_PORT = 0xBF; // 1011 1111
        Delay(500);
        LED_PORT = 0xDF; // 1101 1111
        Delay(500);
        LED_PORT = 0xEF; // 1110 1111
        Delay(500);
        LED_PORT = 0xF7; // 1111 0111
        Delay(500);
        LED_PORT = 0xFB; // 1111 1011
        Delay(500);
        LED_PORT = 0xFD; // 1111 1101
        Delay(500);
        LED_PORT = 0xFE; // 1111 1110
        Delay(500);
        // 全部熄灭一下
        LED_PORT = 0xFF;
        Delay(500);
    }
}

代码解释：

1. #include <reg52.h>：引入了STC89C52寄存器定义的头文件，这样我们才能使用 P0 等端口。
2. #define LED_PORT P0：使用宏定义，方便以后修改端口,只需改这一行即可。
3. void Delay(unsigned int t)：延时函数。
   • 它通过一个 for 循环来消耗时间。
   • t 是一个参数,我们可以传入不同的值来控制延时的长短。
   • 注意：这种延时并不精确，但对于跑马灯这种应用完全足够，如果需要精确延时，需要使用定时器/计数器。
4. main() 函数：程序的入口。
   • while(1)：创建一个无限循环,保证程序持续运行。
   • LED_PORT = ...：给P0端口赋值，我们赋的是十六进制数，它对应8个二进制位。0 代表低电平，LED点亮；1 代表高电平,LED熄灭。
   • Delay(500)：调用延时函数，让LED的亮灭状态持续一段时间,形成视觉暂留效果。

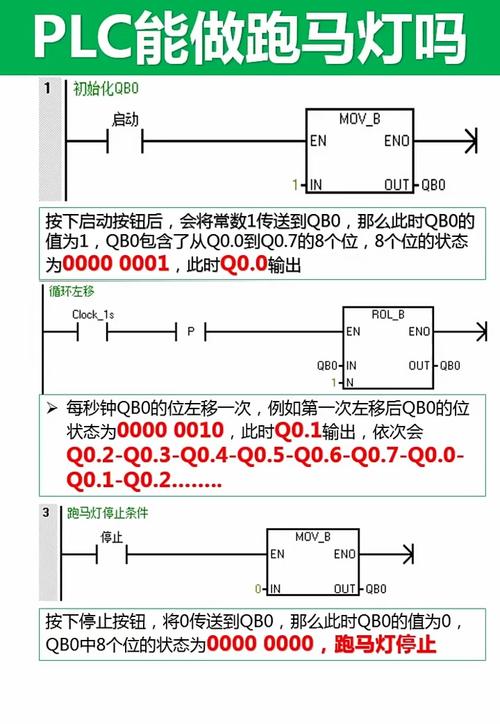

进阶版 - 使用移位和循环优化代码

方案二的代码虽然能工作，但太冗长，我们可以用 位操作 来优化，让代码更简洁、更专业。

#include <reg52.h>
#include <intrins.h> // 包含了_nop_()函数和循环左移/右移函数的头文件
#define LED_PORT P0
void Delay(unsigned int t)
{
    unsigned int i, j;
    for (i = 0; i < t; i++)
        for (j = 0; j < 120; j++);
}
void main(void)
{
    unsigned char led_pattern = 0xFE; // 初始模式，1111 1110，最右边LED亮
    while(1)
    {
        // 从右向左循环移位
        for(int i = 0; i < 8; i++)
        {
            LED_PORT = led_pattern; // 输出当前模式
            Delay(300);             // 延时
            // 将led_pattern的值循环左移一位
            //  1111 1110 -> 1111 1101 -> 1111 1011 ...
            led_pattern = _crol_(led_pattern, 1);
        }
        // 从左向右循环移位
        for(int i = 0; i < 8; i++)
        {
            LED_PORT = led_pattern; // 输出当前模式
            Delay(300);             // 延时
            // 将led_pattern的值循环右移一位
            //  0111 1111 -> 1011 1111 -> 1101 1111 ...
            led_pattern = _cror_(led_pattern, 1);
        }
    }
}

代码解释：

1. #include <intrins.h>：这个头文件是Keil C51编译器特有的,提供了一些编译器内置函数。
2. unsigned char led_pattern = 0xFE;：我们用一个变量 led_pattern 来存储当前LED的亮灭状态。
3. _crol_(led_pattern, 1)：这是 intrins.h 中的 循环左移 函数。
   • 它将 led_pattern 的所有位向左移动1位,最左边移出的位会补到最右边。
   • _crol_(0xFE, 1) 的结果是 0xFD。
   • _crol_(0x7F, 1) 的结果是 0xFE。
4. _cror_(led_pattern, 1)：这是 循环右移 函数,原理与左移相反。

这个版本的代码量大大减少，逻辑也更清晰,是实际开发中更推荐的做法。

如何编译和下载

1. 编译：使用Keil μVision等集成开发环境（IDE），将上面的代码保存为 .c 文件（led.c），然后新建一个工程，将此文件添加进去，编译生成 .hex 文件。
2. 下载：使用STC-ISP等下载软件，将生成的 .hex 文件烧录到你的STC89C52单片机中。
3. 运行：烧录成功后，给单片机上电,你就能看到跑马灯效果了。

希望这个详细的教程能帮助你理解单片机跑马灯的原理和实现！
