项目定位与目标

必须明确一点：用 C 语言开发一个功能齐全的、像 AutoCAD 或 SolidWorks 那样的商业级 CAD 工具是极其困难的，几乎不可能由个人或小团队完成。

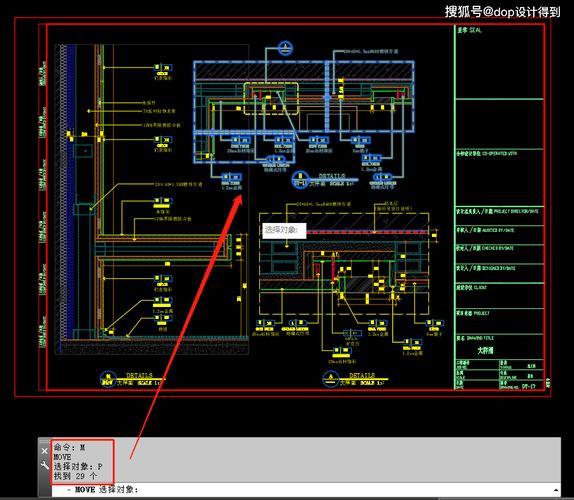

（图片来源网络，侵删）

这些软件是经过几十年、成千上万名工程师和科学家努力，投入了数亿甚至数十亿美元研发的，它们包含了复杂的几何内核（如 Parasolid, ACIS）、图形渲染引擎（如 OpenGL, DirectX）、用户界面框架、参数化建模历史树、物理仿真、CAM 集成等无数模块。

作为个人项目或学习目的,我们应该将目标设定得更加现实和聚焦：

一个可行的目标：开发一个 2D CAD 工具，具备以下核心功能：

基本绘图： 能够绘制点、直线、圆、圆弧、矩形、多边形等基本几何元素。
图形编辑： 能够进行选择、移动、复制、删除、旋转、缩放等操作。
文件操作： 能够保存和加载图纸（使用自定义的文本或二进制格式）。
用户界面： 提供一个简单的图形窗口,用户可以在上面交互式地绘图和编辑。
视图控制： 能够进行平移和缩放视图。

这个目标虽然简化，但足以让你接触到 CAD 工具开发的核心技术栈和挑战。

核心技术栈

用 C 语言开发一个图形化应用，你绝不能“裸奔”,必须借助一些成熟的库来处理底层复杂问题。

功能领域	推荐库	说明
图形渲染	OpenGL (GLFW/FreeGLUT)	首选方案，OpenGL 是一个跨平台的图形 API，用于渲染 2D/3D 图形，你需要一个窗口管理库来创建窗口、处理输入，如 GLFW 或 FreeGLUT。
	SDL2 (Simple DirectMedia Layer)	极佳的替代方案，SDL2 比 GLFW 更全面，除了 OpenGL，它还提供了窗口、事件处理、2D 硬件加速渲染等功能，非常适合 2D CAD 工具的开发。
用户界面	Dear ImGui	强烈推荐，这是一个即时模式 GUI 库，非常适合与 OpenGL/SDL 配合使用，你可以用非常少的代码快速创建调试面板和工具栏。
	GTK+ / Qt	功能强大的传统模式 GUI 库，但它们相对更重，集成到 OpenGL 应用中可能更复杂，对于简单的工具栏，ImGui 更轻量、更灵活。
几何计算	CGAL (Computational Geometry Algorithms Library)	专业级选择，如果你需要处理复杂的布尔运算（并、交、差）、曲线/曲面、空间搜索等，CGAL 是不二之选，但它非常庞大且复杂。
	自定义实现 / GPC (Generic Polygon Clipper)	对于初学者，可以自己实现一些基础的几何计算（如线段相交、点在多边形内），对于多边形裁剪，可以使用像 GPC 这样的轻量级库。
文件 I/O	标准 C 库 (`stdio.h`)	用于读写你的自定义文件格式。
	第三方库	如果需要支持 DXF 或 SVG 格式，可以寻找相应的解析/生成库。

一个现代且可行的技术栈组合是：

C 语言 + SDL2 (窗口和输入) + OpenGL (图形渲染) + Dear ImGui (用户界面)

软件架构设计

一个简单的 CAD 工具可以采用分层架构：

+-----------------------+
|       应用层           |  <-- 主程序循环，处理用户逻辑
+-----------------------+
|       数据层           |  <-- 定义数据结构 (点、线、圆等)，管理所有图形对象
+-----------------------+
|       渲染层           |  <-- 负责将数据层的内容绘制到屏幕上 (OpenGL)
+-----------------------+
|       系统层           |  <-- 提供窗口、输入等底层功能 (SDL2)
+-----------------------+

关键数据结构

这是你的 CAD 工具的“大脑”,你需要一个统一的方式来表示所有图形元素。

#include <stdio.h>
#include <stdlib.h>
#include <stdbool.h>
// 定义一个通用的图形元素类型
typedef enum {
    ENTITY_POINT,
    ENTITY_LINE,
    ENTITY_CIRCLE,
    ENTITY_RECTANGLE
} EntityType;
// 2D 点结构
typedef struct {
    double x;
    double y;
} Point;
// 图形元素基类 (所有图形元素的公共部分)
typedef struct {
    EntityType type;
    Point start_point; // 大多数元素的基准点
    bool is_selected;
} Entity;
// 具体图形元素结构
typedef struct {
    Entity base;
    Point end_point; // 直线的终点
} Line;
typedef struct {
    Entity base;
    double radius; // 圆的半径
} Circle;
// 管理所有图形元素的列表
typedef struct {
    Entity** entities;
    int count;
    int capacity;
} EntityList;
// 初始化实体列表
void entity_list_init(EntityList* list);
// 添加实体到列表
void entity_list_add(EntityList* list, Entity* entity);
// ... 其他函数，如删除、查找等 ...

主程序循环

这是应用程序的心脏，它不断地处理输入、更新数据、渲染画面。

// 伪代码
int main() {
    // 1. 初始化 SDL, OpenGL, ImGui
    // 2. 创建主窗口
    // 3. 初始化数据层 (EntityList)
    EntityList all_entities;
    entity_list_init(&all_entities);
    bool running = true;
    while (running) {
        // --- 输入处理 ---
        SDL_Event event;
        while (SDL_PollEvent(&event)) {
            if (event.type == SDL_QUIT) {
                running = false;
            }
            // 处理鼠标/键盘事件，并更新数据层
            // 鼠标按下 -> 开始绘制直线
            //       鼠标移动 -> 更新直线的终点
            //       鼠标抬起 -> 将直线添加到 all_entities 列表中
        }
        // --- 更新逻辑 ---
        // 处理选中的图形元素，进行移动/缩放等计算
        // --- 渲染 ---
        // 1. 清空屏幕
        glClear(GL_COLOR_BUFFER_BIT);
        // 2. 渲染所有图形元素 (遍历 all_entities)
        for (int i = 0; i < all_entities.count; i++) {
            render_entity(all_entities.entities[i]);
        }
        // 3. 渲染 UI (ImGui)
        ImGui_ImplSDL2_NewFrame(window);
        ImGui_ImplOpenGL3_NewFrame();
        ImGui::NewFrame();
        // 创建一个简单的工具栏
        if (ImGui::BeginMainMenuBar()) {
            if (ImGui::BeginMenu("File")) {
                if (ImGui::MenuItem("Save")) { /* ... */ }
                if (ImGui::MenuItem("Load")) { /* ... */ }
                ImGui::EndMenu();
            }
            ImGui::EndMainMenuBar();
        }
        ImGui::Render();
        ImGui_ImplOpenGL3_RenderDrawData(ImGui::DrawData);
        // 4. 交换缓冲区，显示画面
        SDL_GL_SwapWindow(window);
    }
    // 5. 清理资源
    entity_list_free(&all_entities);
    // ... 清理 SDL, OpenGL, ImGui ...
    return 0;
}

分步实现指南

环境搭建
- 安装 C 编译器（GCC/Clang）。
- 安装 SDL2、OpenGL、GLFW 和 Dear ImGui 的开发库，在 Linux (Ubuntu/Debian) 上，可以使用 apt-get；在 Windows 上，可以从官网下载预编译库或使用 vcpkg；在 macOS 上，可以使用 Homebrew。
- 创建一个项目文件夹,将库的头文件和链接库配置好。
第一步：渲染一个窗口

先不要管任何 CAD 功能，只使用 SDL2 或 GLFW 创建一个窗口，并让它能正确地打开和关闭,这是验证环境是否搭建成功的标志。
第二步：绘制一个简单的图形

在窗口中，使用 OpenGL 绘制一个静态的三角形或正方形，确保你理解了 OpenGL 的基本渲染流程（顶点数据 -> 着色器 -> 绘制）。
第三步：实现数据层
- 编写 Point, Line, Circle 等数据结构，并实现 EntityList 来管理它们，写一些测试代码,确保你能创建和添加这些对象。
第四步：将数据层与渲染层连接
- 写一个 render_entity 函数，根据 Entity 的类型，调用相应的 OpenGL 绘制函数（如画线、画圆）。
- 在主循环中，遍历 EntityList，并调用 render_entity 来绘制所有对象。
第五步：添加用户交互
- 选择： 实现一个“拾取”算法，当用户点击屏幕时，将鼠标坐标转换为世界坐标，然后检查哪个图形元素包含了这个点（点到直线的距离小于一个阈值）。
- 绘制： 监听鼠标事件（按下、移动、抬起），当用户按下“画线”按钮后，鼠标按下记录起点，鼠标移动时动态更新一条临时线段的终点，鼠标抬起时，将这条线段正式添加到 EntityList 中。
第六步：添加 UI 和功能
- 集成 Dear ImGui，创建一个简单的工具栏，包含“选择”、“画线”、“画圆”等按钮。
- 根据当前选中的工具,改变程序对鼠标事件的响应逻辑。
- 实现文件保存和加载功能，你的文件格式可以是简单的文本，
```
LINE 10 20 100 200
CIRCLE 50 50 30
```

挑战与建议

挑战： 几何计算的复杂性（如精确的拾取、布尔运算）、UI/UX 的设计、代码架构的扩展性。
建议：
- 从小处着手： 不要试图一开始就实现所有功能，先实现画线，再画圆,再实现选择。
- 版本控制： 从第一天起就使用 Git,你会感谢自己的。
- 善用调试器： 图形程序很难靠 printf 调试，学会使用 GDB (Linux) 或 LLDB (macOS/Windows) 来设置断点、查看变量。
- 阅读开源代码： 查看 LibreCAD (C++) 或 OpenSCAD (C++/C) 等开源 CAD 软件的源码，学习它们的架构和实现方式，即使它们不是 C 语言,思想是相通的。

开发一个 CAD 工具是一个能极大锻炼你 C 语言编程、数据结构、计算机图形学和软件架构能力的绝佳项目,祝你成功！
