Modbus协议基础

在写代码之前,必须理解Modbus的核心概念。

（图片来源网络，侵删）

1 通信模型

Modbus通常有两种通信模型：

主从模式：这是最常见的方式，一个“主站”设备可以与一个或多个“从站”设备通信，主站发起请求，从站响应请求，从站之间不能互相通信。
客户端/服务器模式：基于TCP/IP的通信，功能与主从模式类似，但使用的是TCP套接字。

2 寄存器类型

Modbus主要操作以下四种数据对象：

Coils (线圈)：单个 bit，可读写，继电器的开/关状态。
Discrete Inputs (离散输入)：单个 bit，只读，传感器的状态。
Holding Registers (保持寄存器)：16位字，可读写，设置设备的运行速度。
Input Registers (输入寄存器)：16位字，只读，读取温度传感器的值。

3 功能码

功能码是Modbus消息的一部分,它告诉从站要执行什么操作。

0x01: 读取线圈状态
0x02: 读取离散输入
0x03: 读取保持寄存器
0x04: 读取输入寄存器
0x05: 写单个线圈
0x06: 写单个保持寄存器
0x0F: 写多个线圈
0x10: 写多个保持寄存器

4 消息结构

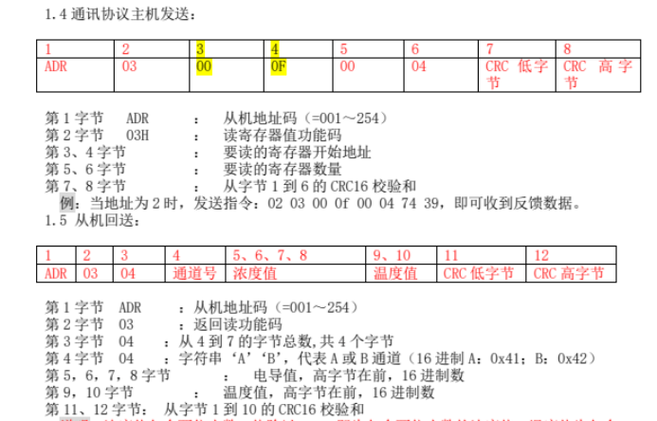

一个标准的Modbus RTU (串口)消息帧包含：

（图片来源网络，侵删）

设备地址：1字节，指定要通信的从站地址。
功能码：1字节，指定要执行的操作。
数据：n字节，包含请求的具体信息（如寄存器地址、数量）或响应的数据。
CRC校验：2字节，用于检测数据在传输过程中是否出错。

使用Modbus库

自己从头实现Modbus协议的CRC校验、消息解析和封装非常繁琐且容易出错，在工业项目中，通常会使用成熟的第三方库，最著名、最常用的是 libmodbus。

1 安装libmodbus

在Linux上：

# 对于基于Debian的系统 (如Ubuntu)
sudo apt-get update
sudo apt-get install libmodbus-dev
# 对于基于RHEL的系统 (如CentOS)
sudo yum install libmodbus-devel

在Windows上：你可以从libmodbus的官方网站下载源代码，然后使用CMake进行编译，或者，许多集成开发环境如Visual Studio也提供了预编译的库。

编程示例：主站和从站

我们将创建两个简单的C程序：一个作为Modbus主站，一个作为Modbus从站，它们可以在同一台机器上通过串口（如 /dev/ttyS0 或 COM3）或TCP/IP（本地回环 0.0.1）进行通信，这里我们使用更通用的TCP/IP方式。

1 从站程序

从站程序模拟了一个具有4个保持寄存器（地址0-3）的设备，主站可以读取或写入这些寄存器的值。

modbus_slave.c

#include <stdio.h>
#include <stdlib.h>
#include <string.h>
#include <unistd.h>
#include <modbus.h>
#define SERVER_IP   "127.0.0.1" // 本地回环地址
#define SERVER_PORT 502         // Modbus TCP默认端口
#define SLAVE_ID    1           // 从站ID
// 模拟的保持寄存器数据
uint16_t holding_registers[4] = { 0, 0, 0, 0 };
int main() {
    modbus_t *ctx;
    int rc;
    int socket_fd;
    // 1. 创建Modbus TCP上下文
    ctx = modbus_new_tcp(SERVER_IP, SERVER_PORT);
    if (ctx == NULL) {
        fprintf(stderr, "Failed to create TCP context: %s\n", modbus_strerror(errno));
        return -1;
    }
    // 2. 设置从站ID (对于TCP，这主要用于串行网关，但设置它是好习惯)
    modbus_set_slave(ctx, SLAVE_ID);
    // 3. 绑定和监听
    rc = modbus_tcp_listen(ctx, 1);
    if (rc == -1) {
        fprintf(stderr, "Failed to listen: %s\n", modbus_strerror(errno));
        modbus_free(ctx);
        return -1;
    }
    printf("Modbus slave listening on %s:%d...\n", SERVER_IP, SERVER_PORT);
    // 4. 等待主站连接
    socket_fd = modbus_tcp_accept(ctx, &socket_fd);
    if (socket_fd == -1) {
        fprintf(stderr, "Failed to accept connection: %s\n", modbus_strerror(errno));
        modbus_close(ctx);
        modbus_free(ctx);
        return -1;
    }
    printf("Client connected!\n");
    // 5. 循环处理主站请求
    while (1) {
        uint8_t query[MODBUS_TCP_MAX_ADU_LENGTH];
        int query_length;
        // 接收主站发来的请求
        query_length = modbus_receive(ctx, query);
        if (query_length > 0) {
            // 处理请求并生成响应
            // modbus_reply会自动处理CRC和消息格式
            rc = modbus_reply(ctx, query, query_length, holding_registers, sizeof(holding_registers) / sizeof(holding_registers[0]));
            if (rc == -1) {
                fprintf(stderr, "Failed to reply: %s\n", modbus_strerror(errno));
                break;
            }
        } else {
            // 连接可能已断开
            if (errno == ECONNRESET) {
                printf("Client disconnected.\n");
                break;
            } else {
                perror("modbus_receive");
            }
        }
    }
    // 6. 清理资源
    close(socket_fd);
    modbus_close(ctx);
    modbus_free(ctx);
    printf("Modbus slave shutdown.\n");
    return 0;
}

2 主站程序

主站程序将连接到从站,执行以下操作：

读取从站的保持寄存器（地址0-3）。
向从站的保持寄存器（地址0）写入一个新值（123）。
再次读取寄存器,验证写入是否成功。

modbus_master.c

#include <stdio.h>
#include <stdlib.h>
#include <string.h>
#include <unistd.h>
#include <modbus.h>
#define SERVER_IP   "127.0.0.1"
#define SERVER_PORT 502
#define SLAVE_ID    1
int main() {
    modbus_t *ctx;
    int rc;
    uint16_t *reg_buffer;
    int num_registers = 4; // 我们要读取/写的寄存器数量
    // 1. 创建Modbus TCP上下文
    ctx = modbus_new_tcp(SERVER_IP, SERVER_PORT);
    if (ctx == NULL) {
        fprintf(stderr, "Failed to create TCP context: %s\n", modbus_strerror(errno));
        return -1;
    }
    // 2. 设置从站ID
    modbus_set_slave(ctx, SLAVE_ID);
    // 3. 连接到从站
    rc = modbus_connect(ctx);
    if (rc == -1) {
        fprintf(stderr, "Connection failed: %s\n", modbus_strerror(errno));
        modbus_free(ctx);
        return -1;
    }
    printf("Connected to Modbus slave at %s:%d\n", SERVER_IP, SERVER_PORT);
    // 4. 分配一个缓冲区来存储读取的寄存器值
    reg_buffer = malloc(num_registers * sizeof(uint16_t));
    if (reg_buffer == NULL) {
        fprintf(stderr, "Failed to allocate memory for register buffer.\n");
        modbus_close(ctx);
        modbus_free(ctx);
        return -1;
    }
    // --- 操作1: 读取保持寄存器 (功能码 0x03) ---
    // 读取从站地址 0 开始的 4 个保持寄存器
    rc = modbus_read_registers(ctx, 0, num_registers, reg_buffer);
    if (rc == -1) {
        fprintf(stderr, "Failed to read registers: %s\n", modbus_strerror(errno));
    } else {
        printf("Read %d registers from slave %d:\n", rc, SLAVE_ID);
        for (int i = 0; i < rc; i++) {
            printf("  Register %d: %d\n", i, reg_buffer[i]);
        }
    }
    printf("\n");
    // --- 操作2: 写入单个保持寄存器 (功能码 0x06) ---
    // 向从站地址 0 写入值 123
    uint16_t write_value = 123;
    rc = modbus_write_register(ctx, 0, write_value);
    if (rc == -1) {
        fprintf(stderr, "Failed to write register: %s\n", modbus_strerror(errno));
    } else {
        printf("Successfully wrote value %d to register 0 on slave %d.\n", write_value, SLAVE_ID);
    }
    printf("\n");
    // --- 操作3: 再次读取寄存器以验证写入 ---
    rc = modbus_read_registers(ctx, 0, num_registers, reg_buffer);
    if (rc == -1) {
        fprintf(stderr, "Failed to read registers (verification): %s\n", modbus_strerror(errno));
    } else {
        printf("Read %d registers again (verification):\n", rc);
        for (int i = 0; i < rc; i++) {
            printf("  Register %d: %d\n", i, reg_buffer[i]);
        }
    }
    // 5. 清理资源
    free(reg_buffer);
    modbus_close(ctx);
    modbus_free(ctx);
    printf("\nModbus master shutdown.\n");
    return 0;
}

如何编译和运行

保存文件：将上面的两个代码分别保存为 modbus_slave.c 和 modbus_master.c。
编译：打开终端，使用 gcc 和 pkg-config 来编译链接libmodbus库。
```
# 编译从站
gcc modbus_slave.c -o modbus_slave $(pkg-config --cflags --libs libmodbus)
# 编译主站
gcc modbus_master.c -o modbus_master $(pkg-config --cflags --libs libmodbus)
```
注意：如果pkg-config找不到，你可能需要手动指定编译和链接参数，
- gcc modbus_slave.c -o modbus_slave -lmodbus

运行：

第一步：先运行从站程序，它会启动并等待主站的连接。
```
./modbus_slave
```
你会看到输出：
```
Modbus slave listening on 127.0.0.1:502...
```

第二步：在另一个新的终端窗口中，运行主站程序，它会连接到从站并执行读写操作。

./modbus_master

你会看到类似下面的输出：

Connected to Modbus slave at 127.0.0.1:502
Read 4 registers from slave 1:
  Register 0: 0
  Register 1: 0
  Register 2: 0
  Register 3: 0
Successfully wrote value 123 to register 0 on slave 1.
Read 4 registers again (verification):
  Register 0: 123
  Register 1: 0
  Register 2: 0
  Register 3: 0
Modbus master shutdown.

第三步：回到运行从站的终端，你会看到它检测到客户端断开连接：
```
Client disconnected.
Modbus slave shutdown.
```

总结与进阶

核心思想：Modbus通信是请求/响应模式，主站发起请求，从站解析请求、执行操作、返回响应。
使用库：libmodbus 等库极大地简化了开发，让你专注于业务逻辑，而不是底层的协议细节。
调试：在实际硬件环境中，串口调试助手（如 minicom, cutecom）和Modbus调试工具（如 ModbusPoll / ModbusSlave）非常有用。
进阶：
- 多线程：如果主站需要同时与多个从站通信，可以使用多线程，每个连接一个线程。
- RTU over TCP：许多设备支持“串行隧道”模式，即在TCP报文中封装RTU帧。libmodbus也支持这种模式。
- 错误处理：在实际应用中，需要更健壮的错误处理和日志记录机制。
- 实时性：对于要求高实时性的应用，可能需要考虑Modbus Plus或Profinet等其他协议。

这个例子为你提供了一个完整的C语言Modbus程序框架,你可以基于此进行修改和扩展，以满足你的具体项目需求。
