对于绝大多数现代操作系统（如 Linux、Windows、macOS），应用程序级别的开发者不应该、也不能直接通过 C 语言操作 PCI 硬件。

（图片来源网络，侵删）

原因如下：

权限问题：直接操作硬件需要最高级别的系统权限（内核 Ring 0），而应用程序运行在用户态（Ring 3），没有权限直接读写物理内存和 I/O 端口。
硬件抽象：操作系统已经提供了标准的、统一的硬件访问接口（API），开发者应该使用这些接口，而不是去绕过它们,这保证了系统的稳定性和安全性。
设备即插即用：现代操作系统负责设备的发现、配置、加载驱动和资源分配,直接操作会破坏这个流程。

PCI 编程主要分为两个层面：

内核驱动开发：这是最核心、最底层的 PCI 编程，开发者编写 C 代码，作为操作系统内核的一部分，直接与 PCI 设备交互，这是实现网卡、显卡、声卡等设备驱动的方式。
用户空间应用程序：开发者通过操作系统提供的库或接口，从用户空间查询和管理 PCI 设备信息,但无法直接驱动硬件。

下面我将分别从这两个层面，并结合具体的 C 语言代码示例来讲解。

内核驱动编程 (以 Linux 为例)

在 Linux 内核中，有一个 PCI 子系统，它提供了一组结构体和函数，用于驱动程序发现、配置和与 PCI 设备通信。

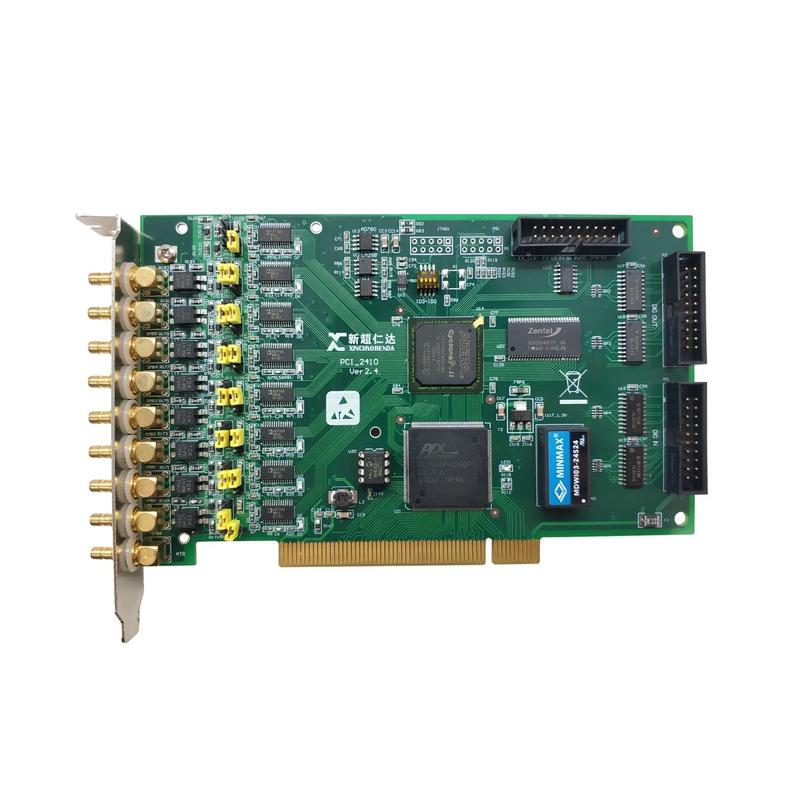

（图片来源网络，侵删）

核心概念和 API

struct pci_dev：内核中代表一个 PCI 设备的核心结构体,驱动程序通过它来访问设备的所有信息。
pci_register_driver()：向 PCI 子系统注册你的驱动程序，这个函数告诉内核你的驱动支持哪些设备（通过 ID 表）。
pci_match_device()：PCI 子系统在发现设备时,会调用此函数来检查你的驱动是否支持该设备。
pci_enable_device()：启用 PCI 设备，包括请求内存、I/O 端口等资源。
pci_request_regions()：请求设备占用的内存和 I/O 区域,防止其他驱动使用。
pci_map_bar() / ioremap()：将设备的 BAR (Base Address Register) 映射到内核的虚拟地址空间，以便 CPU 可以访问。
readb(), readw(), readl(), writeb(), writew(), writel()：用于向映射后的内存地址（通常是设备的配置空间或内存 BAR）读写数据的函数。
pci_disable_device() / pci_release_regions()：在驱动卸载时,释放之前请求的资源。

简单的 PCI 驱动示例

这个示例将创建一个最简单的 PCI 驱动，它只会在加载时打印出找到的设备信息，然后映射其内存 BAR 并进行一次简单的读写操作。

驱动代码 (pci_simple_driver.c)

#include <linux/module.h>
#include <linux/pci.h>
#include <linux/io.h> // 用于 ioremap
#define PCI_VENDOR_ID_VIRTIO 0x1AF4
#define PCI_DEVICE_ID_VIRTIO_NET 0x1000
// 注意：我们使用一个已知的虚拟设备 ID 作为示例
// probe 函数：当 PCI 子系统找到一个匹配的设备时调用
static int pci_simple_probe(struct pci_dev *dev, const struct pci_device_id *id)
{
    int ret;
    void __iomem *bar0_addr; // 用于存储映射后的 BAR 地址
    resource_size_t bar0_size;
    printk(KERN_INFO "pci_simple_driver: Found device %04x:%04x\n",
           dev->vendor, dev->device);
    // 1. 启用设备
    ret = pci_enable_device(dev);
    if (ret) {
        printk(KERN_ERR "pci_simple_driver: Failed to enable device\n");
        return ret;
    }
    // 2. 请求设备占用的资源
    ret = pci_request_regions(dev, "pci_simple_driver");
    if (ret) {
        printk(KERN_ERR "pci_simple_driver: Failed to request regions\n");
        pci_disable_device(dev);
        return ret;
    }
    // 3. 获取 BAR0 的信息并映射
    bar0_size = pci_resource_len(dev, 0); // BAR0 的大小
    bar0_addr = pci_iomap(dev, 0, 0);    // 映射 BAR0
    if (!bar0_addr) {
        printk(KERN_ERR "pci_simple_driver: Failed to map BAR0\n");
        pci_release_regions(dev);
        pci_disable_device(dev);
        return -ENOMEM;
    }
    printk(KERN_INFO "pci_simple_driver: BAR0 mapped at %p, size %llu\n",
           bar0_addr, (unsigned long long)bar0_size);
    // 4. 读写操作示例 (假设 BAR0 是内存空间)
    // 注意：直接读写硬件很危险，这里仅作演示
    u32 original_value = readl(bar0_addr);
    printk(KERN_INFO "pci_simple_driver: Original value at BAR0: 0x%08x\n", original_value);
    u32 new_value = 0xDEADBEEF;
    writel(new_value, bar0_addr);
    printk(KERN_INFO "pci_simple_driver: Wrote new value 0x%08x to BAR0\n", new_value);
    u32 read_back_value = readl(bar0_addr);
    printk(KERN_INFO "pci_simple_driver: Read back value from BAR0: 0x%08x\n", read_back_value);
    // 5. 清理映射和资源
    pci_iounmap(dev, bar0_addr);
    pci_release_regions(dev);
    pci_disable_device(dev);
    return 0;
}
// remove 函数：当设备被移除时调用
static void pci_simple_remove(struct pci_dev *dev)
{
    printk(KERN_INFO "pci_simple_driver: Removing device %04x:%04x\n",
           dev->vendor, dev->device);
}
// PCI 设备 ID 表，告诉内核我们的驱动支持哪些设备
static const struct pci_device_id pci_simple_ids[] = {
    { PCI_DEVICE(PCI_VENDOR_ID_VIRTIO, PCI_DEVICE_ID_VIRTIO_NET) },
    { 0, } // 结束标记
};
MODULE_DEVICE_TABLE(pci, pci_simple_ids);
// PCI 驱动结构体
static struct pci_driver pci_simple_driver = {
    .name = "pci_simple_driver",
    .id_table = pci_simple_ids,
    .probe = pci_simple_probe,
    .remove = pci_simple_remove,
};
// 模块初始化函数
static int __init pci_simple_init(void)
{
    printk(KERN_INFO "pci_simple_driver: Loading driver\n");
    return pci_register_driver(&pci_simple_driver);
}
// 模块退出函数
static void __exit pci_simple_exit(void)
{
    printk(KERN_INFO "pci_simple_driver: Unloading driver\n");
    pci_unregister_driver(&pci_simple_driver);
}
module_init(pci_simple_init);
module_exit(pci_simple_exit);
MODULE_LICENSE("GPL");
MODULE_AUTHOR("Your Name");
MODULE_DESCRIPTION("A simple PCI driver example");

编译和加载

你需要一个内核开发环境来编译这个模块。

# 编译成 .ko 内核模块
make -C /lib/modules/$(uname -r)/build M=$(pwd) modules
# 加载模块 (需要 root 权限)
sudo insmod pci_simple_driver.ko
# 查看内核日志
dmesg | tail
# 卸载模块
sudo rmmod pci_simple_driver

用户空间应用程序编程

在用户空间，我们不能直接驱动硬件，但可以查询 PCI 设备的详细信息，Linux 提供了两种主要方式：

/proc/bus/pci/：一个虚拟文件系统，直接暴露 PCI 配置空间。
libpci 库：更现代、更方便的方式，提供了 C API 来访问 PCI 信息。lspci 命令就是用这个库实现的。

使用 `libpci` 库编程

这是推荐的用户空间编程方式。

安装开发库

# 对于 Debian/Ubuntu
sudo apt-get install libpci-dev
# 对于 Fedora/CentOS
sudo yum install pciutils-devel

C 语言示例代码 (pci_info.c)

这个程序会列出系统中的所有 PCI 设备,并打印出它们的基本信息。

#include <stdio.h>
#include <stdlib.h>
#include <pci/pci.h> // libpci 的头文件
int main()
{
    struct pci_access *pacc; // PCI 访问对象
    struct pci_dev *dev;     // PCI 设备对象
    // 1. 初始化 PCI 访问
    pacc = pci_alloc();
    pci_init(pacc);
    pci_scan_bus(pacc); // 扫描所有总线上的设备
    // 2. 遍历所有找到的设备
    for (dev = pacc->devices; dev; dev = dev->next) {
        // 3. 填充设备信息 (从配置空间读取)
        pci_fill_info(dev, PCI_FILL_IDENT | PCI_FILL_BASES | PCI_FILL_CLASS);
        // 4. 打印设备信息
        printf("Bus: %02d, Device: %02d, Function: %02d\n",
               dev->bus, dev->dev, dev->func);
        printf("  Device ID: %04x:%04x\n", dev->vendor_id, dev->device_id);
        printf("  Class: %s\n", pci_lookup_name(pacc, buf, sizeof(buf),
                                                PCI_LOOKUP_CLASS, dev->class_code));
        printf("  Vendor: %s\n", pci_lookup_name(pacc, buf, sizeof(buf),
                                               PCI_LOOKUP_VENDOR, dev->vendor_id, dev->device_id));
        printf("  Device: %s\n", pci_lookup_name(pacc, buf, sizeof(buf),
                                               PCI_LOOKUP_DEVICE, dev->vendor_id, dev->device_id));
        if (dev->base_addr[0] != 0) {
            printf("  BAR0: 0x%llx\n", (unsigned long long)dev->base_addr[0]);
        }
        printf("  IRQ: %d\n", dev->irq);
        printf("--------------------------------\n");
    }
    // 5. 清理
    pci_cleanup(pacc);
    return 0;
}

编译和运行

# 编译，链接 libpci 库
gcc pci_info.c -o pci_info -lpci
# 运行 (普通用户即可)
./pci_info

输出示例：

Bus: 00, Device: 00, Function: 00
  Device ID: 8086:31e4
  Class: Host bridge
  Vendor: Intel Corporation
  Device: 4th Gen Core Processor DRAM Controller
  BAR0: 0x0
  IRQ: 0
--------------------------------
Bus: 00, Device: 01, Function: 0
  Device ID: 8086:31e6
  Class: PCI bridge
  Vendor: Intel Corporation
  Device: 4th Gen Core Processor PCIe Root Port 1
  BAR0: 0x0
  IRQ: 16
--------------------------------
Bus: 01, Device: 00, Function: 0
  Device ID: 1af4:1000
  Class: Network controller
  Vendor: Red Hat, Inc.
  Device: VirtIO network card
  BAR0: 0xfebfc000
  IRQ: 19
--------------------------------
...

Windows 下的 PCI 编程

在 Windows 下，原理类似，但 API 完全不同。

内核驱动：使用 Windows Driver Model (WDM) 或 Windows Driver Framework (WDF)，通过 Zw* 系列函数（如 ZwReadFile, ZwWriteFile）与用户态通信，或者直接使用 WdfIoTargetSendInternalIoctlSynchronously 等函数，访问硬件通常通过 READ_PORT_UCHAR, WRITE_PORT_UCHAR 等函数,但这只能在驱动中完成。
用户态应用程序：使用 SetupAPI 来枚举和获取设备信息（如硬件 ID、实例路径），或者，如果你有一个内核驱动提供了接口，你可以使用 DeviceIoControl 函数与驱动通信,间接控制硬件。

Windows 用户态示例 (使用 SetupAPI)：

这个 C 程序会枚举所有 PCI 设备。

#include <windows.h>
#include <setupapi.h>
#include <tchar.h>
#include <stdio.h>
#pragma comment(lib, "setupapi.lib")
int main()
{
    HDEVINFO hDevInfo;
    SP_DEVINFO_DATA DeviceInfoData;
    DWORD i;
    // 1. 获取所有 PCI 设备的设备信息集
    // "PCI" 是一个已知的类名
    hDevInfo = SetupDiGetClassDevs(&GUID_DEVCLASS_PCI, NULL, NULL, DIGCF_PRESENT | DIGCF_ALLCLASSES);
    if (hDevInfo == INVALID_HANDLE_VALUE) {
        printf("SetupDiGetClassDevs failed with error: %d\n", GetLastError());
        return 1;
    }
    // 2. 遍历设备信息集中的每个设备
    DeviceInfoData.cbSize = sizeof(SP_DEVINFO_DATA);
    for (i = 0; SetupDiEnumDeviceInfo(hDevInfo, i, &DeviceInfoData); i++)
    {
        TCHAR szHardwareID[MAX_PATH];
        DWORD dwSize = MAX_PATH;
        // 3. 获取设备的硬件 ID
        if (SetupDiGetDeviceRegistryProperty(hDevInfo, &DeviceInfoData, SPDRP_HARDWAREID,
                                             NULL, (PBYTE)szHardwareID, dwSize, &dwSize))
        {
            _tprintf(_T("Device %d Hardware ID: %s\n"), i, szHardwareID);
        }
    }
    // 5. 清理
    SetupDiDestroyDeviceInfoList(hDevInfo);
    return 0;
}

层面	操作系统	核心方法	适用场景
内核驱动	Linux	`struct pci_dev`, `pci_register_driver`, `ioremap`, `readl/writel`	编写网卡、显卡、声卡等硬件的驱动程序。
	Windows	WDF/WDM, `READ_PORT_UCHAR`, `DeviceIoControl`	编写 Windows 平台的硬件驱动。
用户空间	Linux	`/proc/bus/pci` (过时), `libpci` 库 (`lspci` 的实现)	查询硬件信息、设备监控、诊断工具。
	Windows	`SetupAPI`, `DeviceIoControl` (与通信)	查询硬件信息、开发设备管理软件、与自定义驱动通信。

如果你想在 C 语言中“编程 PCI”,首先要明确你的目标。

如果你想让硬件工作（写一个网卡驱动），你需要编写内核驱动，这非常复杂,需要对操作系统内核和硬件有深入的了解。
如果你想查看或管理 PCI 设备（写一个类似 lspci 的工具），你应该在用户空间使用 libpci (Linux) 或 SetupAPI (Windows) 这样的库,这是相对安全且容易实现的。
